Le jeu à la coupe du segment

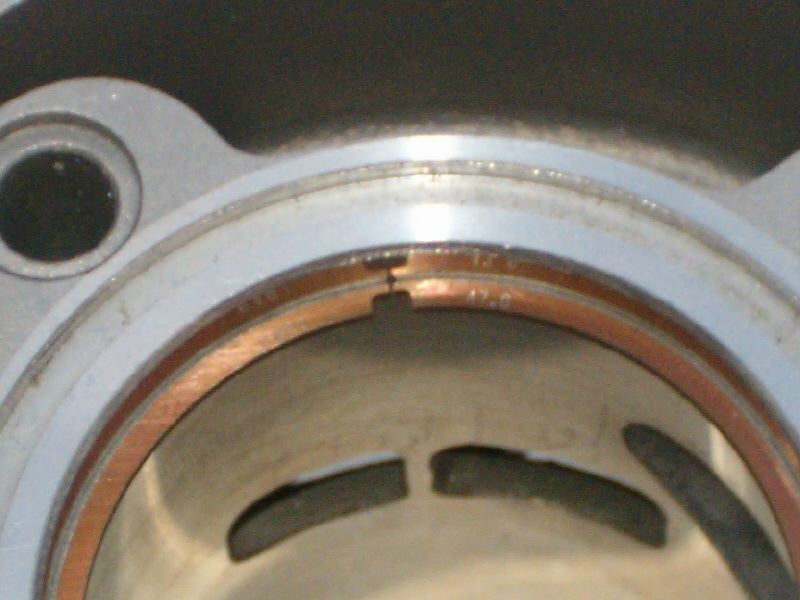

Un travail très souvent oublier mes conseiller pratiquement par chaque fabricateur de cylindre dans leur notice de montage. Le jeu à la coupe du segment est l'espace entre les coupes du segment au moment ou le segment est posé dans le cylindre. Se jeu entre les coupes est très important pour garantir la longévité du segment. A cause de la température le segment se dilate, et si il n"a pas un jeu entre les coupes du segment les bouts vont se toucher! Le segment va se dilater vers la chemise du cylindre et les frictions entre segment et cylindre vont augmenter! La suite est claire, usure anormale et perte de performance due à des frottements.

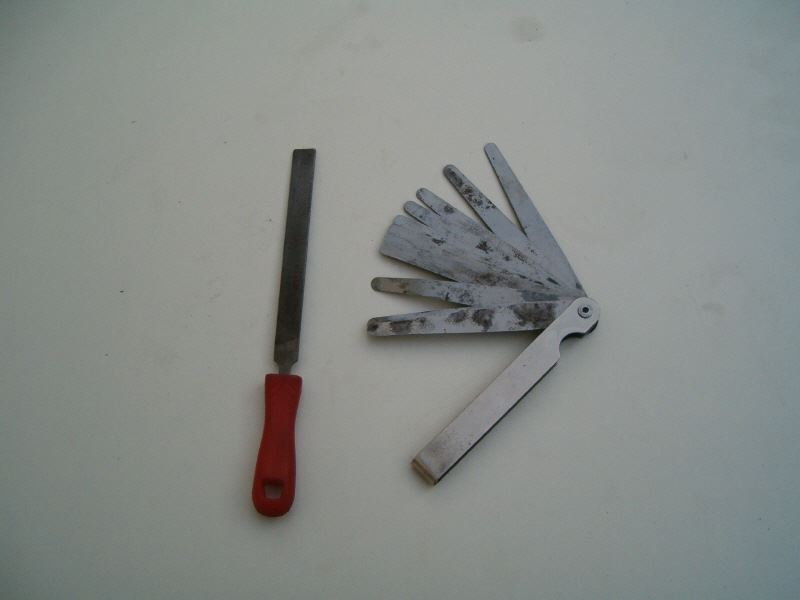

Pour réaliser se travail vous avez besoin d'une bonne lime de finition et d'un jeu de cales et une bonne main!
faire le jeu à la coupe du segment
Poser le segment dans le cylindre et glisser le à l'aide du piston environ 5-10mm dans le cylindre dedans.

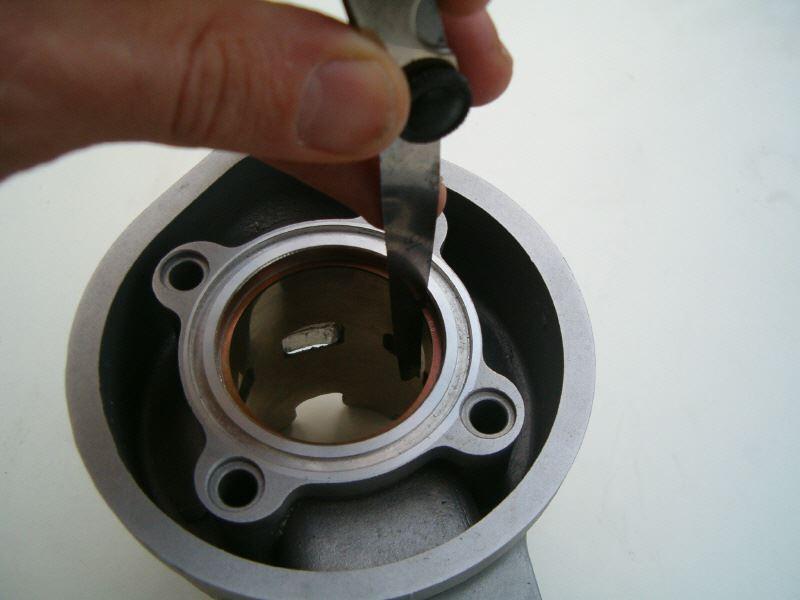

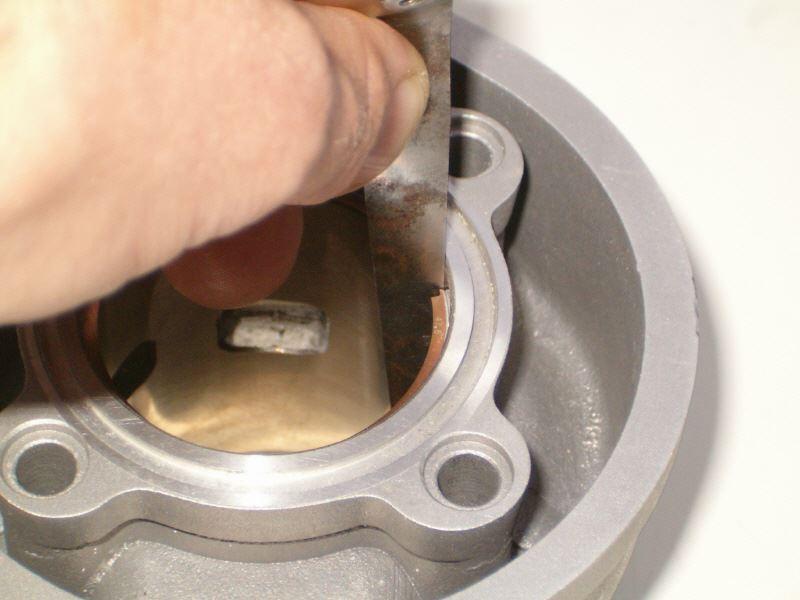

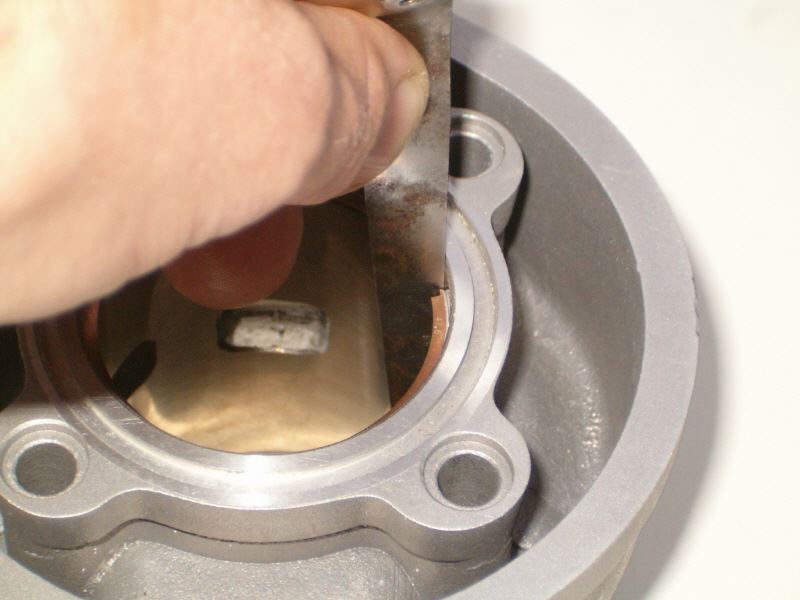

Mesuré le jeu entre les coups à l'aide d'un jeu de cales. Le jeu idéal recommandé par le fabricateur est noté dans la notice du cylindre. En cas d'absence de l'information il est recommandé de faire la coupe entre 0.15mm - 0.25mm.

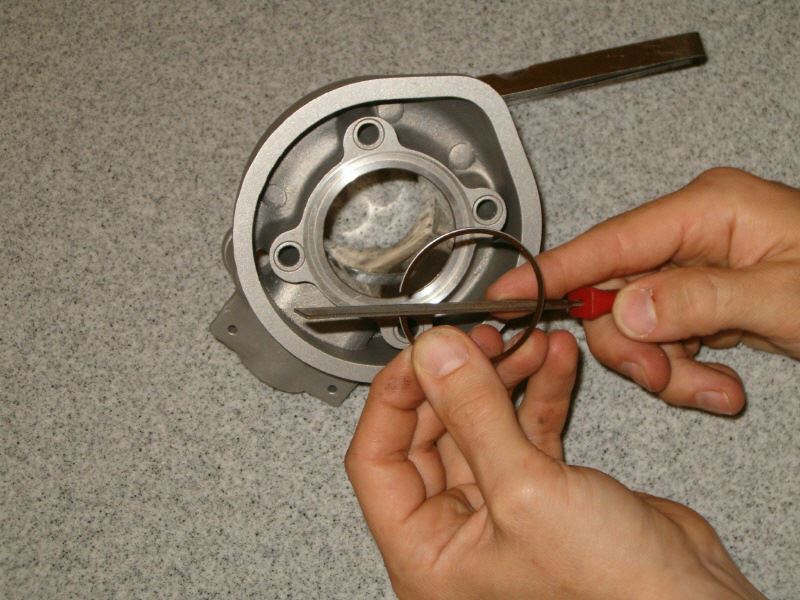

Corriger le jeu à l'aide d'une lime de finition.
Attention il faut faire le jeu à la coupe comme dans le design technique. Les angles doivent retravailler à 45 !
Vérifier le jeu de nouveau et répéter la procédure si nécessaire.
